Descriere

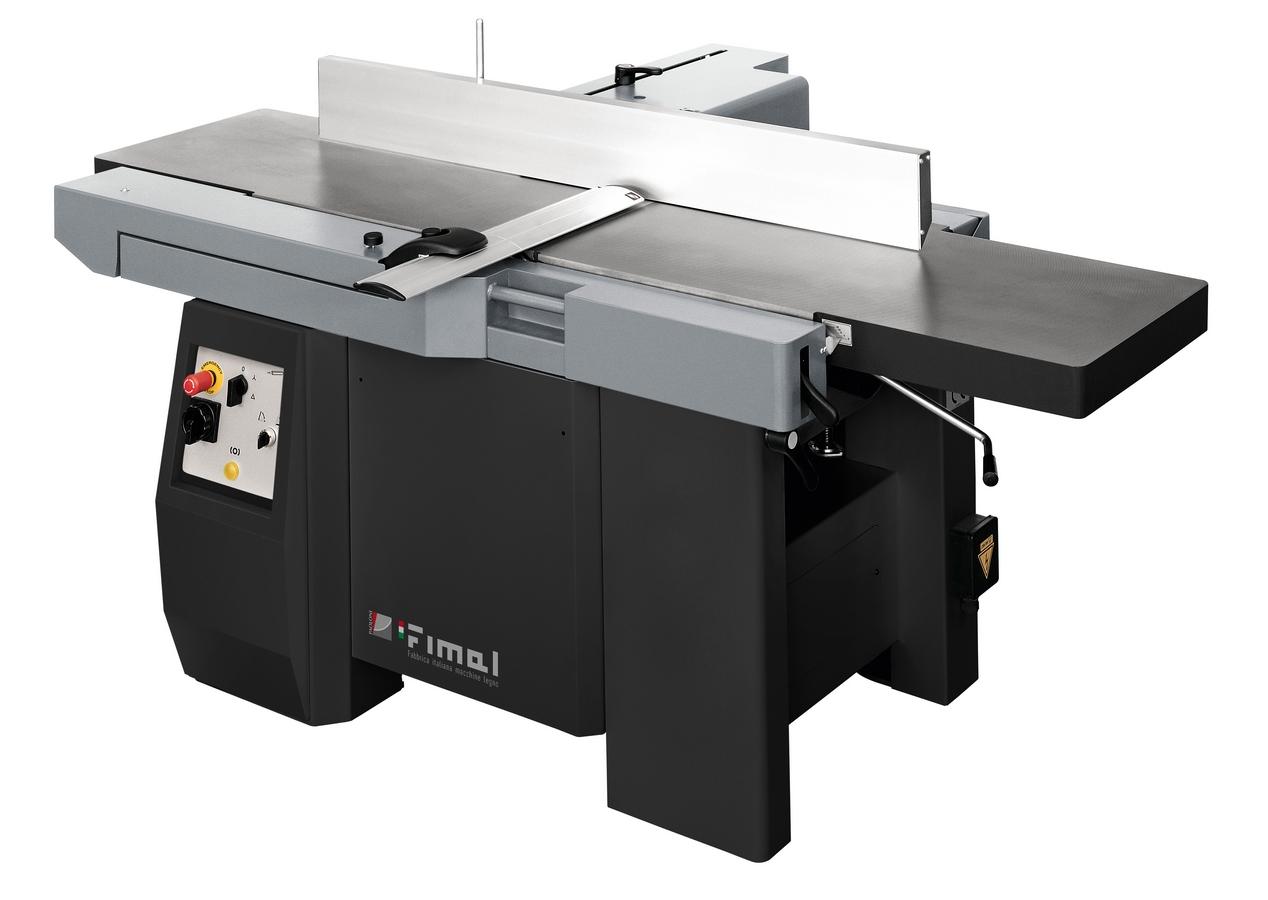

Mașina are un cadru solid din oțel sudat pentru o funcționare fără vibrații. Operatia de indreptare este asistata de masa lunga de turnare si rigla lata de ghidare. Mișcarea riglei de ghidare poate fi reglată pe un fir liniar unic echipat cu rulmenți, poziția riglei de ghidare poate fi asigurată cu pârghii de fixare rapidă. În ceea ce privește funcția sa de îngroșare, trebuie evidențiate următoarele echipamente. Are un ridicator de masă motorizat pentru îngroșare și un afișaj digital precis cu o zecime de milimetru, pentru a sprijini ajustarea rapidă a dimensiunii. Ridicatorul de masă cu patru axe de grosime plasat într-un punct exterior asigură precizie maximă. Cu mesele de îndreptat care pot fi deschise electric, trecerea de la îndreptare la îngroșare este mai rapidă.
Echipament standard:
Protecția lamei pe masa de îndreptat
Ridicare masă de îndreptat sincronizat cu deschidere manuală
Apărătoare reversibilă a deflectorului de așchii
Set de rindele
Ridicare electrică a mesei de îngroșare
Afișare mecanică a înălțimii mesei de îngroșare
Siguranță cu eliberare termică magnetică
Duza de extractie d120 mm
Echipament CE:
Echipamente electrice conform standardelor UE
Microîntrerupător de siguranță pe masa de îndreptat și placa deflector de așchii
Siguranță magnetică cu eliberare termică împotriva suprasarcinii
Comutator principal blocabil
Buton de oprire de urgență
Frână electromagnetică
Conector aspirare praf, 120 mm
Protectie de netezire a arborelui lamei
Adâncimea maximă de tăiere la îndreptare: 8 mm
| Riglă de ghidare, care poate fi înclinată la un unghi de 0° și 45°, reglarea sa este rapidă și ușoară și se fixează cu o pârghie. |
|
|
Gradul de înclinare a liniei de ghidare este indicat de o scară gradată. |
| Suport in 4 puncte in masa de ingrosare. Materialul mesei este fontă, ridicarea mesei de îngroșare este motorizată, iar afișarea înălțimii acesteia este mecanică. |
|
|
Tranziție ușoară și rapidă de la îngroșare la îndreptare și invers. |
| Apărătoare reversibilă a deflectorului de așchii. |
|
|
Afișaj digital al înălțimii mesei de îngroșare (opțional). |
| Riglă suplimentară pentru prelucrarea pieselor înguste (opțional). |
|
|
Arbore de rindeluit TERSA (opțional). |
| Rolă de reducere a frecării în masa de îngroșare (opțional). |
|
|
Cilindru avans divizat (opțional). |
| ACESORII OPȚIONALE | |||
|
Motor Paoloni 5,5 kW (274DR53E0402000). O opțiune care poate fi comandată doar împreună cu mașina. |
|
|
Motor Paoloni 7,5 kW (274DR53E0403000). O opțiune care poate fi comandată doar împreună cu mașina. |
|
Ax de rindeluit Paoloni cu cutit de rindeluit de unica folosinta (274DR5328030000). O opțiune care poate fi comandată doar împreună cu mașina. |
|
|
Arbore elicoidal Paoloni (274DR5328060000). O opțiune care poate fi comandată doar împreună cu mașina. |
|
Unitate de scobit pentru gauri lungi Paoloni (274DR5337050000). O opțiune care poate fi comandată doar împreună cu mașina. |
|
Riglă suplimentară Paoloni pentru piese înguste (274DR5346020000). O opțiune care poate fi comandată doar împreună cu mașina. |
|
|
Riglă Paoloni Aigner, lungime 1300 mm, riglă suplimentară pentru piese înguste (274DR5346040000). O opțiune care poate fi comandată doar împreună cu mașina. |
|
Comutator automat stea-triunghi Paoloni (274DR5361100000). O opțiune care poate fi comandată doar împreună cu mașina. |
|
|
Cilindru avans divizat (opțional).(274DR5381010000). O opțiune care poate fi comandată doar împreună cu mașina. |
|
|
Cilindru de avans divizat Paoloni și cilindru acoperit cu cauciuc (274DR5381020000) O opțiune care poate fi comandată doar împreună cu mașina. |
|
Cilindru Paoloni acoperit cu cauciuc pe partea de ieșire (274DR5381040000). O opțiune care poate fi comandată doar împreună cu mașina. |
|
|
Paoloni 2 role reducătoare de frecare în masa de îngroșare (274DR5382030000). O opțiune care poate fi comandată doar împreună cu mașina. |
Parametrii
| Lățimea maximă a piesei de prelucrat | 530 mm |
| Grosimea maximă a piesei de prelucrat | 250 mm |
| Număr cuțite | 4 buc |
| Dimensiunea cutitelor de rindeluire (LxBXH) | 530 x 35 x 3 mm |
| Modalitatea de deschidere a mesei de îndreptat | deschidere simultană a mesei de îndreptat |
| Metoda de reglare a înălțimii mesei de rindeluire la grosime | acționat cu motor electric |
| Viteza de avans | 7 / 11 / 15 / 19 m/min |
| Motor | 4 kW |
| Tensiune | 400 V / 3 faze |
| Diametrul arborelui rindelui | 120 mm |
| Viteza arborelui rindelui | 4800 rpm |
| Lățimea mesei de îndreptat | 530 mm |
| Lungimea totală a mesei de îndreptat | 2300 mm |
| Dimensiuni rigla de nivelare (L x l) | 1500 x 175 mm |
| Rigla de îndreptare poate fi înclinată | 0 - 45° |
| Adâncimea maximă de tăiere la îndreptare | 8 mm |
| Dimensiunea mesei de îngroșare (L x l) | 530 x 930 mm |
| Adâncimea maximă de tăiere pentru îngroșare | 8 mm |
| Unitate de foraj pentru găuri lungi | opțiune |
| Latime maxima gaura | 250 mm |
| Adâncimea maximă a găurii | 170 mm |
| Inaltimea maxima a gaurii | 210 mm |
| Diametrul sculei care poate fi ținută în mandrina | 0 - 16 mm |
| Diametru butuc de aspirare | 120 mm |
| Dimensiune livrare | 155 x 115 x 125 cm |
| Greutate | 550 kg |
| Instalare | 2 ore |
| Întreținere anuală recomandată | 1 dată |
P+Dispozitiv reglat cuțite de rindeluire PSJ01
Dispozitivul de reglat cuțite de rindeluire este proiectat pentru a se potrivi tuturor cuțitelor de la 300 mm la 600 mm. Poate fi folosit pe arbori din oțel cu diametrul de 65-130 mm.
